MŰSZAKI KOMMUNIKÁCIÓ
A technikai alkotások (tárgyak, berendezések, rendszerek) terveit
műszaki rajzokon
rögzítik. Ezek alapján készítik el a valóságos alkotásokat. A technikaórákon mi is hasz-
nálunk egyszerűbb műszaki rajzokat.
A térbeli testeket vetületi képekben ábrázoljuk. Az ábrázoláshoz
képsíkrend-
szert*
használunk. A képsíkrendszert alkotó síkok a
képsíkok.
A képsíkok metszés-
vonala a
tengely.
Sokszor elegendő három képsíkot használni, de többet is lehet.
A testet a szemünk és a képsík közé helyezzük. Minden egyes képsíkra merőleges és
egymással párhuzamos vetítősugarakkal rávetítjük a szemünkkel látott képet. Ennek
alapján beszélhetünk elölnézeti képről, felülnézeti képről és oldalnézeti (jobb vagy
bal) képről. A képsíkokon alkotott képeket vetületeknek vagy nézeteknek nevezzük.
A nézetek elhelyezkedését és egy csúcs képeit a jobb oldali ábra mutatja. Láthat-
juk, hogy a nézetek elnevezése attól függ, melyik irányból nézzük a tárgyat.
A képzeletbeli képsíkrendszert síkba terítjük a tengelyvonalak mentén. Ilyen kite-
rítést láthatunk a bal oldali ábrán. Itt a téglatestnek nemcsak a jobb oldali vetületét,
hanem a bal oldalit is feltüntettük. Általában csak annyi képet használunk, amennyi
elegendő a test méreteinek és alakjának egyértelmű megadásához. Az összetartozó
képeket kék színű
rendezővonalakkal
kötöttük össze.
A vetületi képeknél használatos vonalakat szabványok, vagyis előírások rögzítik.
A fenti táblázatban feltüntettük a legfontosabb vonalfajtákat, vonalvastagságokat és
alkalmazási területüket.
Eddigi ismereteid alapján válaszd ki a he-
lyes megnevezéseket a táblázatban leraj-
zolt vonalakhoz:
– vékony/vastag folyamatos vonal;
– vékony kétpontvonal;
– vékony pontvonal;
– vékony szaggatott vonal;
– szabadkézi vonal!
Válaszd ki az egyik csúcsot a csonkolt testen! Keresd meg a vetületi képeken is!
Vetületi kép származtatása
Vetületi képek síkba terítése
és elhelyezése
Vonalszabványok

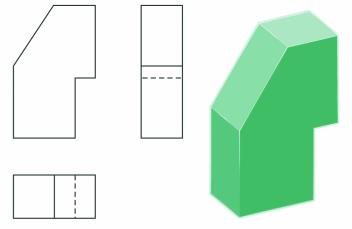

Csonkolt test elöl-, felül- és balnézete
Jobbnézet
Elölnézet
Balnézet
Felülnézet
körvonalak, látható élek
nem látható élek
középvonalak
szerkesztő-, méret-,
és méretsegéd vonalak
hajlítási élek
törésvonalak
