KOMMUNIKÁCIÓ ÉS TECHNIKA

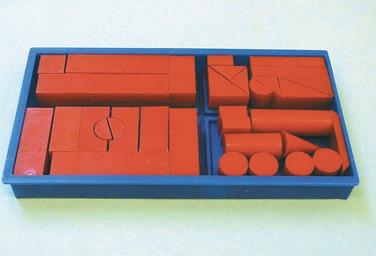

Építőkészletből állítsd össze az alább bemutatott összetett alakzatokat! Az elölnézeti
irányt nyíl jelzi.

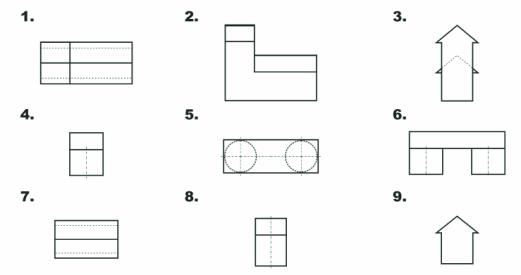

Tanulmányozd a számokkal ellátott vetületi képeket! Melyik összetett testhez tartoz-
nak? Úgy képzeld el ezeket, mintha egyetlen testből épülnének fel! Azonosítsd a ve-
tületeket és az összetett testeket! Ellenőrizd, helyes-e választásod!
A műszaki rajzokon jelöljük a képek és a
valóságos tárgy közti méretek arányait is.
Értelmezd, mit jelent: M 1:1, M 2:1, M 1:2!

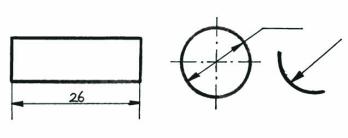

A tárgyak méreteit is megadjuk a műszaki rajzokon. Néhány méretezési megoldást
mutat a rajzsorozat.
Másold át a füzetedbe a rajzokat! Írd fel a mérőszámokat a méretvonalak fölé!
Használd az Ø és R jelképeket! Mit jelentenek ezek?
