LAKÁSOK ÉS LAKÓHÁZAK ÉPÍTÉSE
Az épület különböző szintjeit ábrázolja vízszintes metszetben úgy, hogy a metszete-
ket az ablakpárkány magassága felett készítjük. Így a rajz tartalmazza a külső és belső
falazatokat, a nyílászárókat (ajtó, ablak), a kéményeket és a lépcsőket. A rajzot a zsú-
foltság elkerülése érdekében a lehető legegyszerűbben rajzolják meg. Így a falakat
csak vékony párhuzamos vonalakkal jelölik, ritkán vonalkázzák.
Annyi
alaprajzot*
készítenek, ahány szint van. Így beszélhetünk: pince-, földszin-
ti, I. emeleti stb. alaprajzokról. Az alaprajzokon a vízszintes méreteket mérethálózat
segítségével jelölik.
A nyílászárók méreteit a magassági és szélességi méretek feltüntetésével adják
meg. A rajz tartalmazza az épület tájolását (az É. irányt), a helyiségek elnevezését,
alapterületük nagyságát, esetleg a burkolat típusát és a padló szintjét egy külső alap-
szinthez képest.
Homlokzati rajz*
Az épület külső megjelenését, kialakítását nézeti (vetületi) képben mutatja úgy,
mintha a szemlélő az épület előtt állna, és képzeletben egy fényképet készítene.
A jobb megértés érdekében nemcsak az utcai frontról (szemből) készítenek rajzokat,
hanem az oldalsó és a hátsó homlokzatokról is. A homlokzati rajzokról elsősorban a
függőleges méretek, elrendezések olvashatók le. A rajz bemutatja a nyílászáró-szer-
kezeteket, a homlokzati falburkolatokat, az erkélyeket és a tetőmegoldást is.
Tudod-e?
A rajzokon a méretszámokat úgy kell elhelyezni, hogy alulról (a szövegmező felől) és jobbról ol-
vashassuk. A méretszámokat általában a méretvonal fölé írjuk, de esetenként megszakításos jelet
is használhatunk.
Az építészeti rajzokon m-ben (pl. 2,60) vagy cm-ben (pl. 42) adják meg az adatokat.

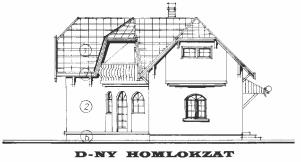

Családi ház különböző irányú homlokzati rajzai
