ÉPÍTETT TÉR ÉS ALAKÍTÁSA
18
Építészeti metszetrajz
Az épület szerkezeti felépítését, a falazat kialakítását, a gerendák, betonkoszorúk
elrendezését és méreteit, az alapozás, a padozat és a födém kialakítását, a lépcsők
elhelyezését és típusát mutatja be.
Általában függőleges metszetet alkalmaznak, és a különböző anyagokat más-más
módon jelölik. Egy rajzdokumentációhoz több építészeti
metszetrajz*
is tartozik,
ezért mindegyiket megkülönböztető betűjellel látják el. A kapcsolódó rajzokon jelö-
lik a
metszősíkokat.
Értelmezd a házak felépítését, a jelöléseket!
Milyen vonalfajtákat és vonalvastagságokat alkalmaznak?
Miért fontos a méretarány betartása?
Projekt:
1. Gyűjts tervrajzokat házakról, lakásokról! Írj rövid beszámolót, melyik ház tetszik
neked, és miért!
2. Készíts fényképeket különböző házak homlokzatáról! Figyelj arra, hogy merőlege-
sen tartsd a gépet a homlokzatra!
3. Tervezzetek párban homlokzati rajzot közös elképzeléseitek szerint!
Ellenőrizd a tudásodat!
Milyen célokra használjuk az építészeti tervrajzokat?
Milyen jellemzőket olvashatunk le a különböző tervrajztípusokról?

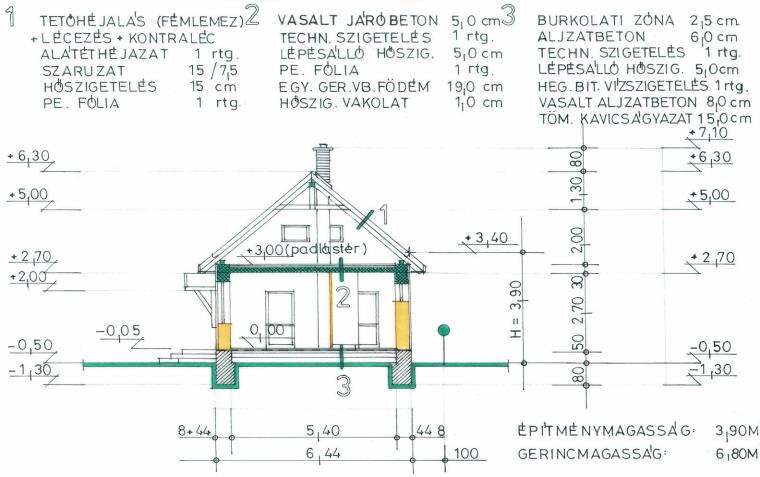

Családi ház metszetrajza
