A csigák

Az emelőrudak használata egyszerű, de csak kis elmozdulás valósítható meg velük. Ezt a hátrányt kiküszöbölhetjük a

csigákkal.

A csigák a testek nagyobb magasságba való emelésé-hez használatos egyszerű gépek.

Használatuk módja szerint beszélhetünk álló- és mozgó-csigákról.

Az állócsiga

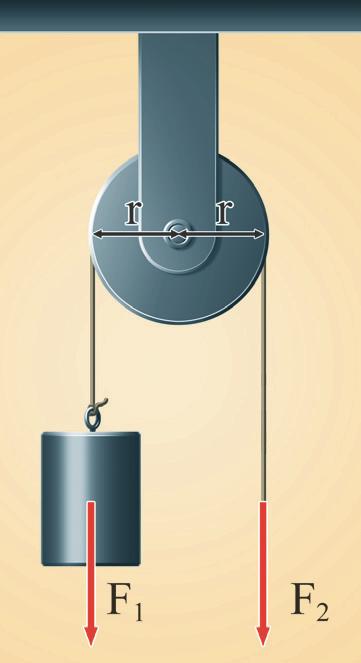

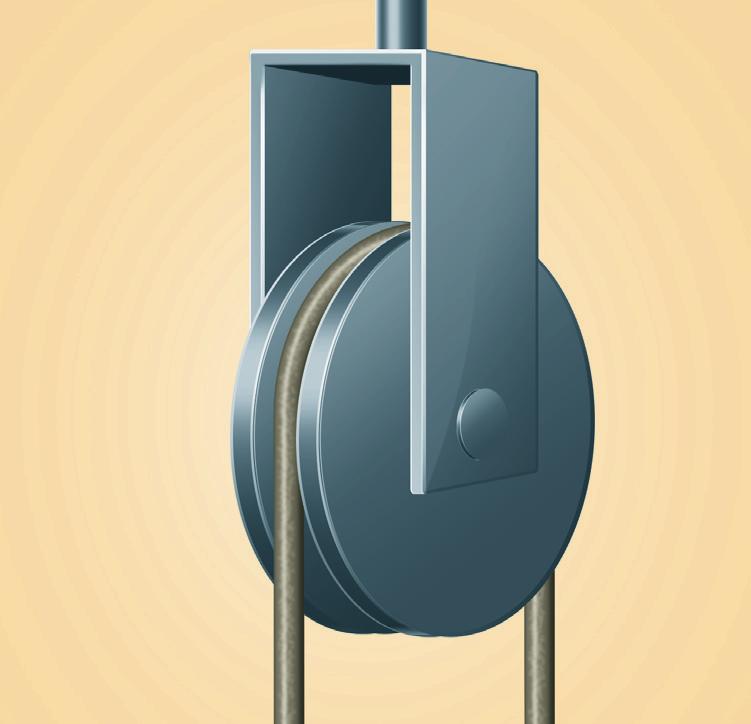

Az állócsiga (207–208. ábra) úgy működik, mintha benne egy kétoldalú emelő lenne „elrejtve”.

Hátránya, hogy alkalmazásakor csak az emelő erő iránya változtathatómeg. Az emelő erő karjának és a teher karjá-nak hosszúsága azonos (a csiga sugara), így az emeléskor a teher súlyának megfelelő erőt kell kifejtenünk. Jól al-kalmazható viszont minden olyan helyen, ahol a teher eme-lésének irányában nem tudunk erőt kifejteni.

A mozgócsiga

A mozgócsiga egyoldalú emelőként működik. Az erő kar-ja éppen kétszer olyan hosszú (2r) mint a teher karja (r). Így

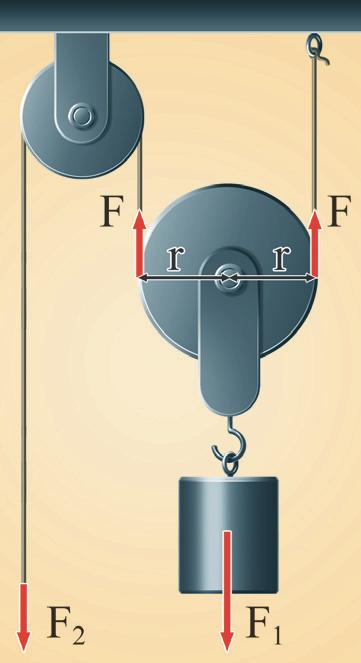

csak fele akkora erőt kell kifejteni az emeléshez, mint amekkora a teher súlya. A mozgócsigát gyakran állócsi-gával együtt alkalmazzák (209. ábra)

A hengerkerék

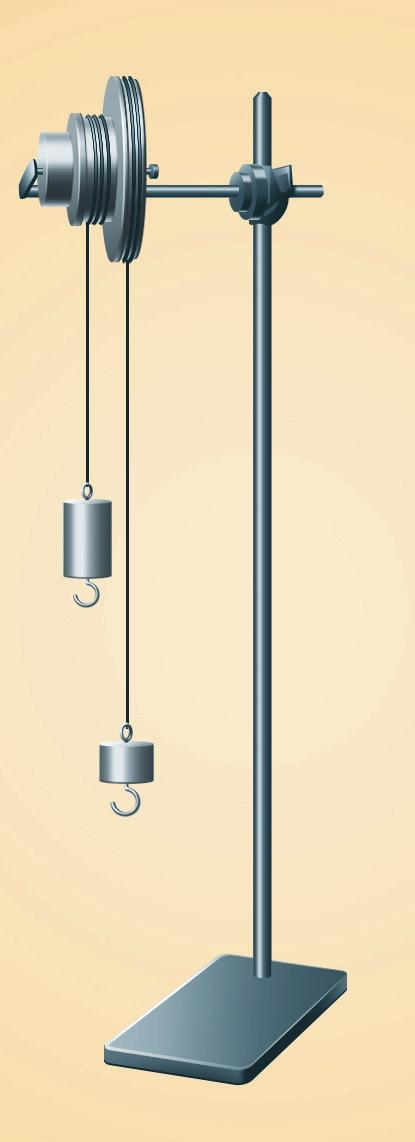

Ha egy kisebb és egy nagyobb átmérőjű állócsigát egy kö-zös tengelyre erősítünk, hengerkereket kapunk (210. ábra).

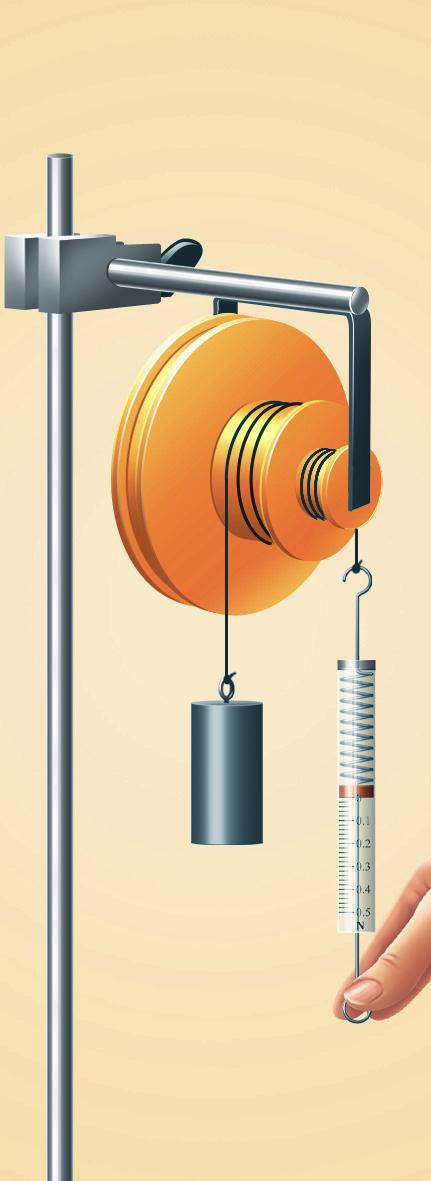

Ez az elnevezés onnan származik, hogy a kisebb átmérőjű részt – a hengert – „hosszabbra” készítik, mert erre csava-rodik fel a terhet tartó kötél. A nagyobb átmérőjű rész a kerék: ennek kerülete mentén hat az emelő erő (211. ábra).

207. ábra

208. ábra 209. ábra

74

210. ábra 211. ábra
