Page 126 - 8_fizika.indd

124

A szórólencsék (vagy más néven: homorú lencsék ) a kö-zepükön vékonyabbak, mint a széleiken (384. ábra).

Vetítsünk keskeny, egymással párhuzamos fénynyalábo-kat a homorú lencse modelljére! A lencse főtengelyével párhuzamosan beeső nyalábok a fénytörés után szét-tartóan haladnak úgy, mintha egy, a lencse mögötti pontból indultak volna ki (385. ábra).

Mivel ezt a pontot csak a fénysugaraknak a„visszafelé”meg-hosszabbításai jelölik ki, látszólagos fókuszpontnak ne-vezzük (386. ábra).

Végezzük el a 381. ábrán látható kísérletet domború lencse helyett homorú lencsét használva! Azt fogjuk tapasztalni, hogy sehogy sem sikerül az ernyőn a gyertya képét felfogni.

A nevezetes fénysugarak (388. ábra) segítségével meg is szerkeszthetjük a ho-morú lencse által adott képet. Egy ilyen szerkesztést láthattok a 389. ábrán.

Fénytani lencsék. A szórólencse

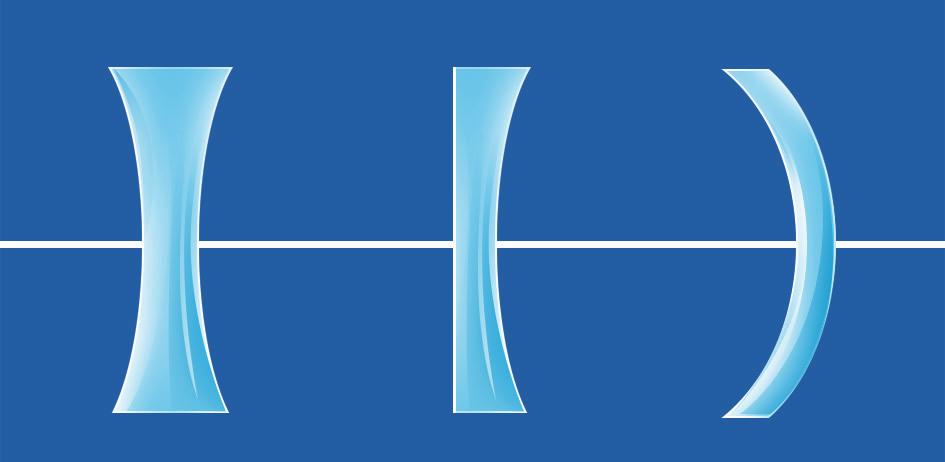

384. ábra

385. ábra

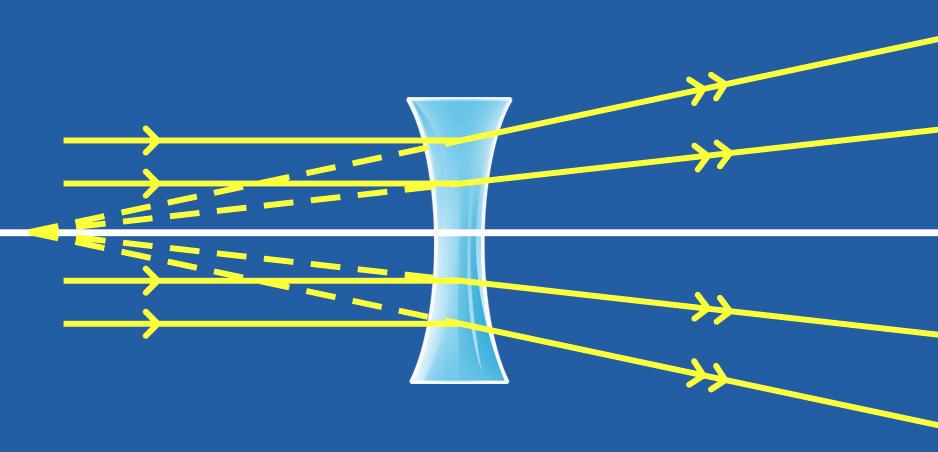

386. ábra

387. ábra Tárgy képe a homorú lencsében

Kérdések

1) Mi jellemzi a szórólencsék alakját? Milyen felületek határolhatják őket? 2) Miért nevezzük látszólagosnak a szórólencse fókuszpontját?

3) Milyen képet ad a homorú lencse az előtte elhelyezett tárgyakról? Felfogható-e ernyőn ez a kép? 4) Hasonlítsátok össze a domború tükör és a homorú lencse képalkotását! Milyen hasonlósá-gokat és milyen különbségeket találtok köztük?

KÍSÉRLETEZZÜNK!

A homorú lencse mindig kicsinyített, egyenes állású és látszólagos képet ad az előtte elhelyezett tár-gyakról.

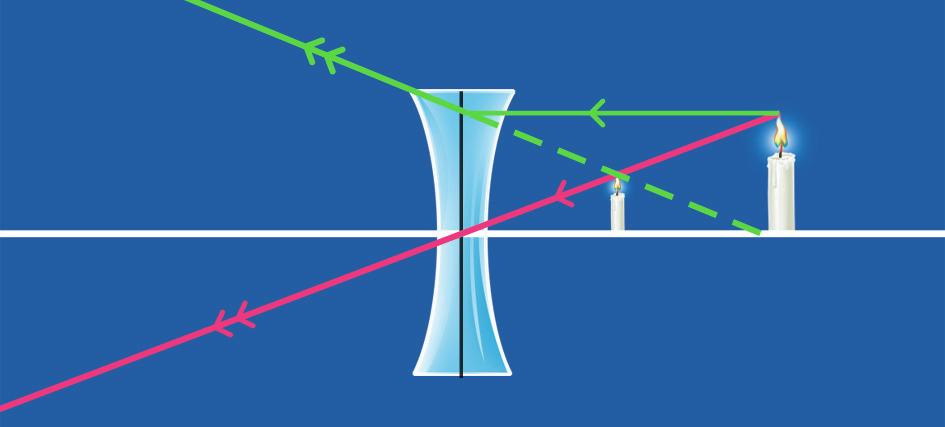

389. ábra

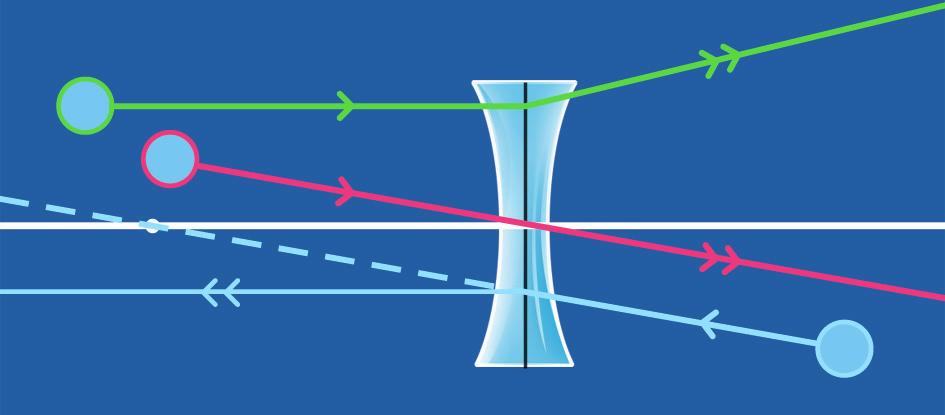

388. ábra
